Generator azotu 0,7 MPa N2 Generator azotu z sitami molekularnymi PSA

W pełni zautomatyzowany generator azotu N2

Zgodnie z zasadą adsorpcji zmiennociśnieniowej generator azotu wykorzystuje wysokiej jakości węglowe sito molekularne jako adsorbent do wytwarzania azotu z powietrza pod pewnym ciśnieniem.

Oczyszczone i osuszone sprężone powietrze jest adsorbowane pod ciśnieniem i desorbowane pod zmniejszonym ciśnieniem w adsorberze.Ze względu na efekt aerodynamiczny szybkość dyfuzji tlenu w mikroporach węglowego sita molekularnego jest znacznie większa niż azotu.Tlen jest preferencyjnie adsorbowany przez węglowe sito molekularne, a azot jest wzbogacany w fazie gazowej, tworząc gotowy azot.

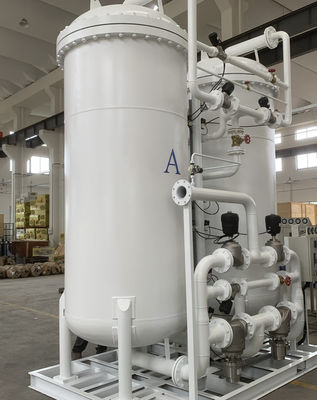

Następnie rozpręża się go do normalnego ciśnienia, a zaadsorbowany tlen i inne zanieczyszczenia są desorbowane przez adsorbent w celu przeprowadzenia regeneracji.Generalnie w systemie są ustawione dwie wieże adsorpcyjne, jedna wieża adsorbuje azot, a druga desorbuje i regeneruje.

Kontroler programu PLC steruje otwieraniem i zamykaniem zaworu pneumatycznego, aby dwie wieże pracowały naprzemiennie, aby osiągnąć cel ciągłej produkcji wysokiej jakości azotu.Cały system składa się z następujących elementów: modułu oczyszczania sprężonego powietrza, zasobnika powietrza, urządzenia do separacji tlenu i azotu oraz buforowego zbiornika azotu.

ZASADA DZIAŁANIA:
Technika PSA (Pressure Swing Adsorption, w skrócie PSA): jest to rodzaj zaawansowanej technologii separacji gazów, opartej na fizycznej adsorpcji cząsteczki gazu na wewnętrznej powierzchni adsorbentu (porowatych substancji stałych), przy użyciu adsorbentów pod tym samym ciśnieniem, które łatwo absorbują gaz o wysokiej temperaturze wrzenia, trudny do wchłonięcia gaz o niskiej temperaturze wrzenia, a pod wysokim ciśnieniem adsorpcja zwiększa ilość zaabsorbowanego gazu, pod niskim ciśnieniem adsorpcja zaabsorbowanego gazu w celu zmniejszenia cech w celu uzyskania separacji gazu.Ten proces adsorpcji zanieczyszczeń pod ciśnieniem, adsorpcji zanieczyszczeń pod obniżonym ciśnieniem, powoduje regenerację adsorbentu, jest cyklem PSA.
