xnazwisko | Układ generatora tlenu | Czystość tlenu | 93%±2% |
---|---|---|---|
Punkt rosy | ≤-40℃ | Stan gazu ekstrakcyjnego | stan gazowy |
Zasada | Kompresja | Ciśnienie tlenu | 0-0,5 MPa |
Dostosowana usługa | - Tak, proszę. | Częstotliwość napięcia | 380V220V50HZ |
High Light | Jednostka adsorpcji zmiennociśnieniowej PSA,150 Nm3/H Zakład wytwarzania tlenu PSA,jednostka adsorpcji zmiennociśnieniowej 150 Nm3/h |

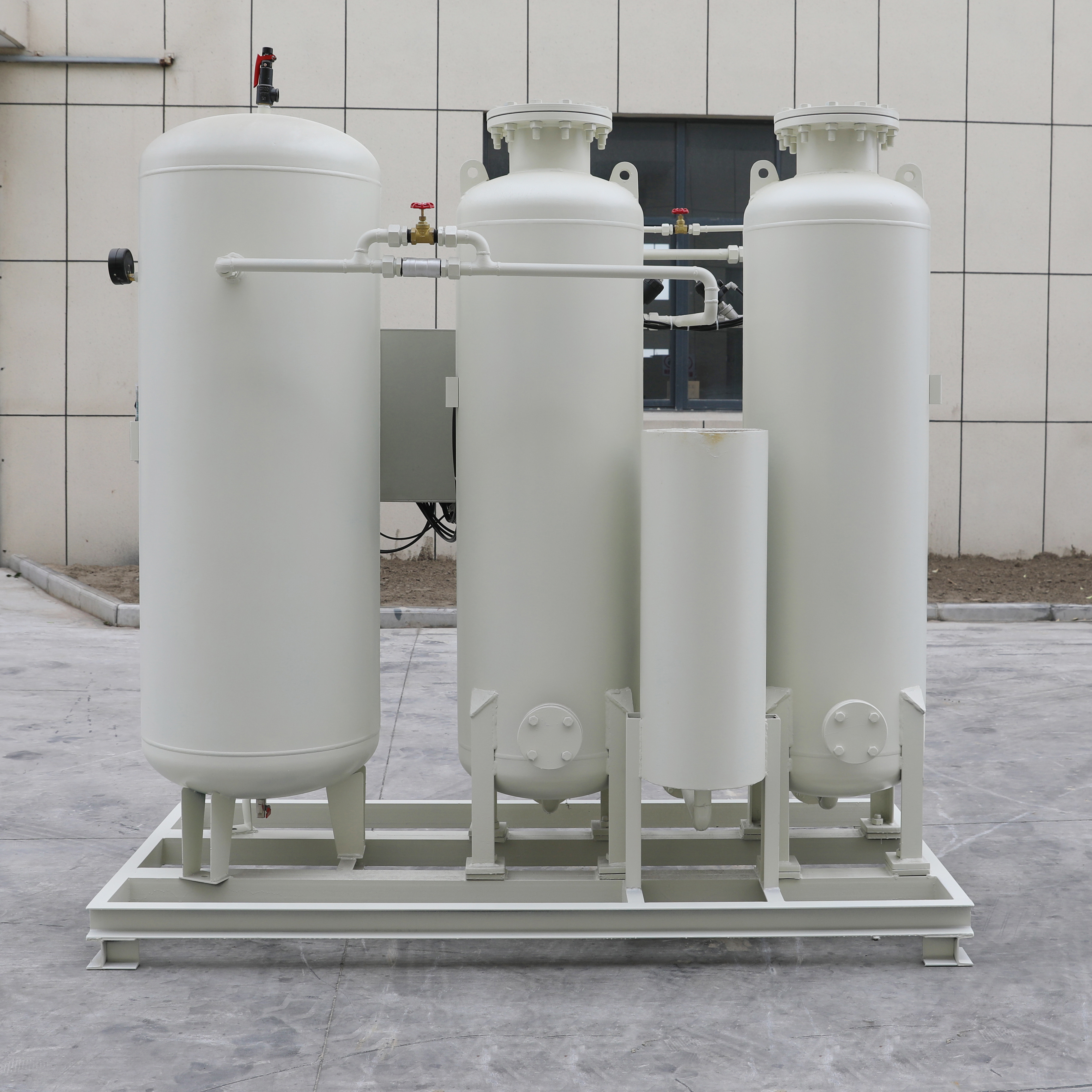

System generatora tlenu PSA Swing Adsorption System generatora tlenu Oxygen-enriched Combustion Oxygen Generator
System generatora tlenu
Oczyszczone powietrze wchodzi do dwóch wież adsorpcyjnych generatora azotu przez dwa kanały,i nawzajem adsorbuje i desorbuje poprzez automatyczne włączanie zaworu pneumatycznego w generatorze azotuTen proces oddziela większość azotu w powietrzu od niewielkiej części tlenu i wyprowadza azot z powietrza.
Model | Przepływ tlenu ((Nm3/h) | Czystość tlenu ((%) | Całkowity wymiar (mm) |
JFO-3 | 3 | 93-96 | 1200x1200x1800 |
JFO-5 | 5 | 93-96 | 1200 × 1200 × 20000 |
JFO-10 | 10 | 93-96 | 1600x1500x2150 |
JFO-20 | 20 | 93-96 | 1800x1700x2550 |
JFO-30 | 30 | 93-96 | 1900x1700x2600 |
JFO-50 | 50 | 93-96 | 2100 × 2000 × 2750 |
JFO-100 | 100 | 93-96 | 5500x1550x3200 |
JFO-150 | 150 | 93-96 | 6000×1800×3500 |
JFO-200 | 200 | 93-96 | 6600x2000x3700 |
Tlen wzbogacony na szczycie wieży jest transportowany do zbiornika do magazynowania tlenu po etapie przez rurociąg i wchodzi do punktu wykorzystania gazu po przejściu przez przepływomierz.
