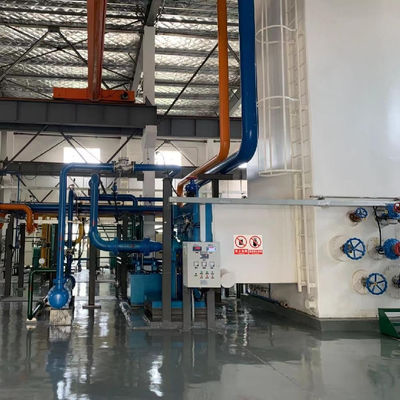

Produkcja tlenu Kriogeniczna instalacja separacji powietrza Generator ciekłego i gazowego azotu 20 MPa

Pola aplikacji

Tlen, azot, argon i inne rzadkie gazy wytwarzane przez jednostkę separacji powietrza są szeroko stosowane w przemyśle stalowym, chemicznym, rafineryjnym, szklarskim, gumowym, elektronicznym, medycznym, spożywczym, metalowym, energetycznym i innych gałęziach przemysłu.

Schemat przepływu procesu jednostki separacji powietrza

Przebieg procesu technologicznego: 1, sprężanie i oczyszczanie powietrza: powietrze przez filtr powietrza w celu usunięcia kurzu i zanieczyszczeń mechanicznych ze sprężarki powietrza, sprężanie do pożądanego ciśnienia, a następnie wprowadzanie do chłodnicy powietrza w celu obniżenia temperatury powietrza. Następnie wejdź do systemu oczyszczania powietrza do usuwania wody, dwutlenku węgla, acetylenu i innych węglowodorów z powietrza.2, Separacja powietrza: Oczyszczone powietrze jest dzielone na dwa sposoby: jeden sposób do kolumny frakcjonującej, po schłodzeniu w głównym wymienniku ciepła na dnie kolumny;inną drogą do wieży frakcjonującej, po schłodzeniu w głównym wymienniku ciepła do rozprężarki po rozprężeniu do środka górnej wieży, aby uczestniczyć w rektyfikacji górnej wieży, aby zapewnić wydajność chłodzenia dla systemu.Zawartość azotu we wznoszącym się gazie w dolnej wieży zwiększa się poprzez kontakt z cieczą zwrotną.Wymagany powrót ciekłego azotu pochodzi z parownika kondensacyjnego na szczycie niższej wieży, gdzie tlen odparowuje, a azot skrapla się.3, Odparowanie ciekłego azotu Ciekły azot z wieży separacji powietrza jest przechowywany w zbiorniku ciekłego azotu.Ciekły azot w zbiorniku magazynowym jest podgrzewany do parownika i przesyłany do rurociągu azotu produktu.
