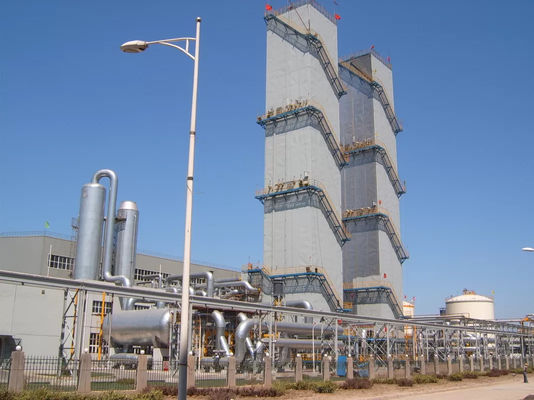

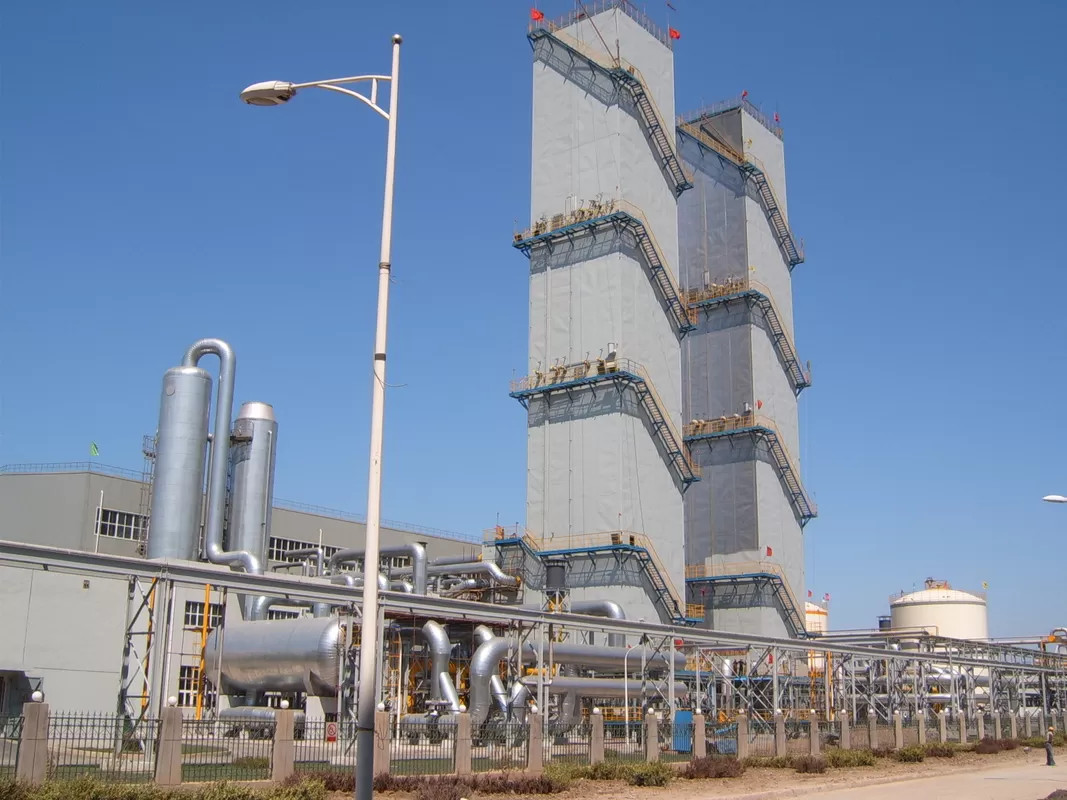

Wielofunkcyjna kriogeniczna instalacja do separacji tlenu Czystość 99,6% Air Unit PLC

Specyfikacja produktu

1. Zasada projektowania tej instalacji opiera się na różnych temperaturach wrzenia każdego gazu w powietrzu.Powietrze jest sprężane, wstępnie schładzane i usuwane z H2O i CO2, a następnie schładzane w głównym wymienniku ciepła do momentu upłynnienia.Po rektyfikacji można zebrać tlen produkcyjny i azot.
2. Ta instalacja jest oczyszczaniem powietrza MS z przyspieszeniem procesu ekspandera turbiny.Jest to wspólna instalacja do separacji powietrza, która przyjmuje kompletne napełnianie i rektyfikacja materiału do produkcji argonu.
3. Powietrze surowe trafia do filtra powietrza w celu usunięcia kurzu i zanieczyszczeń mechanicznych i wchodzi do sprężarki turbiny powietrznej, gdzie powietrze jest sprężane do 0,59 MPaA.Następnie trafia do układu wstępnego schładzania powietrza, gdzie powietrze jest schładzane do 17 ℃.Następnie przepływa do 2 zbiorników adsorpcyjnych z sitami molekularnymi, które kolejno pracują w celu usunięcia H2O, CO2 i C2H2.

*1.Oczyszczone powietrze miesza się z rozprężającym ponownie ogrzanym powietrzem.Następnie jest sprężany przez sprężarkę średniego ciśnienia w celu podzielenia na 2 strumienie.Jedna część trafia do głównego wymiennika ciepła, gdzie zostaje schłodzona do -260K i zasysana ze środkowej części głównego wymiennika ciepła do turbiny rozprężnej.Rozprężone powietrze wraca do głównego wymiennika ciepła w celu ponownego podgrzania, po czym przepływa do sprężarki doładowania powietrza.Pozostała część powietrza jest rozprężana przez rozprężacz wysokotemperaturowy, po schłodzeniu przepływa do rozprężacza niskotemperaturowego.Następnie trafia do komory chłodniczej w celu schłodzenia do ~170K.Część nadal byłaby chłodzona i przepływa na dno dolnej kolumny przez wymiennik ciepła.A inne powietrze jest zasysane do niskiej pokusy.ekspander.Po rozwinięciu dzieli się na 2 części.Jedna część trafia na dno dolnej kolumny w celu rektyfikacji, reszta wraca do głównego wymiennika ciepła, skąd po ponownym nagrzaniu przepływa do dopalacza powietrza.
2.Po wstępnej rektyfikacji w dolnej kolumnie, w dolnej kolumnie można zbierać ciekłe powietrze i czysty ciekły azot.Odpady ciekłego azotu, ciekłego powietrza i czystego ciekłego azotu przepływają do górnej kolumny przez chłodnicę ciekłego powietrza i ciekłego azotu.Jest ponownie rektyfikowany w górnej kolumnie, po czym ciekły tlen o czystości 99,6% może być zbierany na dole górnej kolumny i jest dostarczany z zimnej skrzynki jako produkcja.
3.Część frakcji argonowej w górnej kolumnie jest zasysana do surowej kolumny argonowej.Istnieją 2 części surowej kolumny argonowej.Refluks drugiej części jest dostarczany na górę pierwszej za pomocą pompy cieczy jako refluks.Jest rektyfikowany w surowej kolumnie argonowej, aby uzyskać 98,5% Ar.2 ppm surowego argonu O2.Następnie jest dostarczany do środka kolumny czystego argonu przez parownik.Po rektyfikacji w kolumnie z czystym argonem ciekły argon (99,999% Ar) można zebrać na dnie kolumny z czystym argonem.
4.Zużyty azot ze szczytu górnej kolumny wypływa z komory chłodniczej do oczyszczacza jako powietrze regeneracyjne, reszta trafia do wieży chłodniczej.
5.Azot ze szczytu kolumny pomocniczej górnej kolumny wypływa z komory chłodniczej podczas produkcji przez chłodnicę i główny wymiennik ciepła.Jeśli azot nie jest potrzebny, można go dostarczyć do wieży chłodniczej.Jeśli wydajność chłodzenia wieży chłodniczej nie jest wystarczająca, należy zainstalować agregat chłodniczy.
